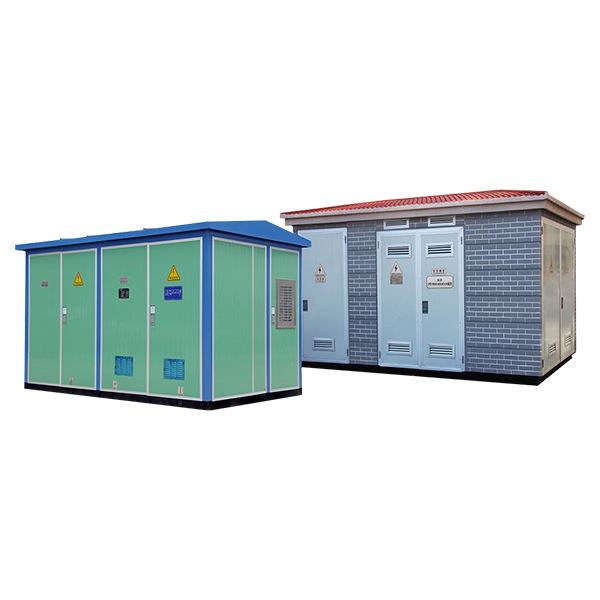

      箱式變電站如何配置

      分享到:
      點擊次數:967 更新時間:2017年06月22日17:46:29 打印此頁 關閉
      一、箱變高壓側配置
      箱變根據高壓側的一次接線方式,分為終端型和環網型。不需考慮另外接線的就是終端型箱變:如果高壓側為一進多出或是多進一出的(多為一進兩出或三出,或是兩進一出或兩出),均可視為環網型箱變。
      歐式箱變高壓側有斷路器配置的.也有負荷開關—熔斷器組合保護的??紤]到箱變造價,對于容量不超過800 kV·A的箱變且高壓側保護配置要求不高時,多采用后者。
      歐式箱變內配置的高壓負荷開關多為FLN-12型六氟化硫負荷開關。

      保護用高壓熔斷器熔體的額定電流按下式選擇:
      Irr=KIgmax
      式中  Irr——熔體的額定電流,A;
          K——系數,一般可取1.3:
          Igmax——變壓器高壓側額定電流。

      考慮操作和檢修上的安全,歐式箱變高壓側配置應符合以下要求。
      (1)負荷開關在斷開狀態時有接地裝置,確保檢修安全。
      (2)負荷開關與隔離開關保證相互閉鎖,確保操作安全。

      美式箱變由于高壓負荷開關一熔斷器組合電器與變壓器合二為一,組裝在同一個油浸的箱體內,包括位置負荷開關、后備熔斷器、插入式熔斷器及變壓器。其環網型式是通過轉換位置負荷開關內部連接端頭實現的。

      二、箱變的低壓總配電柜的配置

      箱變低壓總配電柜一般需要配置進線低壓隔離開關、低壓總斷路器和低壓總計量裝置。低壓隔離開關是為了滿足日常檢修維護的需要,必須安裝。低壓總斷路器根據變壓器容量和斷路器安裝處的短路電流來選擇。
      變壓器低壓主斷路器一般選用框架式智能型斷路器,其選擇與整定要求如下。

      (1)斷路器的額定電流。一般選用變壓器容量值的2.0~2.5倍即可。相應的額定開斷電流均大于變壓器低壓側的短路電流值,很少需要校驗。
      (2)長延時(即反時限、過負荷)過電流脫扣器整定電流Lset,要求滿足In≤Iset1≤Iz。其中,In為變壓器低壓側額定電流,Iz為低壓母線載流量。為使變電器容量得以充分利用而又不影響其使用壽命,Iset1宜等于或接近于In。
      (3)短延時(即定時限、過電流)過電流且脫扣器整定電流Iset2,要求滿足1.2Ifj≤Iset2≤Id/1.3。其中,Ifj為變壓器短時負荷尖峰電流,Id為變壓器單相接地故障電流。此要求對于D,yn11接線的變壓器容易滿足,但對于Y,yn0接線的變壓器則不易滿足,這也是箱變多采用D,yn11變壓器的原因。
      變壓器低壓總斷路器的短延時過電流脫扣器整定時間一般為0.6 s,可以保證與下一級斷路器的時間級差不小于0.2 s。
      (4)瞬時過電流脫扣器整定電流Iset3。由于有短延時過電流保護,為了保證更好的選擇性,Iset3值可以整定得大些,一般取Iset1,值的12~15倍。
      因變壓器低壓總斷路器與各出線的斷路器都安裝在相隔不過幾米的低壓配電屏內,根據運行經驗,在此范圍內發生短路和接地故障的概率非常小,故可不設置瞬時過電流保護,以避免出線故障時造成無選擇性動作。
      低壓總配電柜中的計量裝置包含0.2 s級的低壓電流互感器、有功電能表、無功電能表等。

      目前,各地供電企業對計量裝置要求越來越嚴格,對該部分的配件均要經過當地供電企業有關部門核驗合格后方可安裝。為減輕抄表工作量,還可安裝遠抄集中器,電能表選用智能型實現遠程抄表。為便于監測和調整三相負荷平衡,有功電能表由1只三相四線電能表改為3只單相電能表?;虬惭b1只多功能電子式電能表,即可監測三相電能,又可實現無功電能查詢。

      基于上述情況,箱變廠商一般都是按照供電企業提出的計量配置要求,只預留相應的安裝位置,待箱變到位后,由供電企業安裝計量裝置。

      三、箱變的無功自動補償裝置

      按照國家目前的標準,無功補償容量一般要求按變電器容量的30%配置,這對于自然功率因數較高的使用條件下當然是滿足要求的。但隨著空調器、洗衣機、電冰箱、節能燈具等電感性家用電器的迅速普及,按變壓器容量的30%配置有時無法達到預期效果,應以按變壓器容量的40%~60%配置,且分10個控制回路自動補償為宜,雖然造價有所增加,但相對于整個箱變的造價則微不足道,且補償效果良好。

      四、低壓出線柜的配置

      箱變的低壓出線柜的回路數,一般是根據其供電區域負荷分布并適當預留1~3個回路來確定的,每條回路選用的斷路器規格型號則是根據其相應的計算負荷來確定的。各饋線低壓斷路器的選擇與整定要求與變壓器總斷路器相近。但前提是一定要知道各饋線的計算負荷電流。方能合理配置。

      值得一提的是,箱變所帶的公共性質負荷如路燈,則需考慮帶時控開關的專用饋線.并安裝獨立的計量裝置。為了將商業用電與居民用電區分開來,執行不同電價.商業用電負荷同樣需要安裝獨立的計量裝置。
